围栏安装在被保护区域院墙的顶部，形成一堵有形的电子围墙，当有人翻越围墙时，会立即触发报警，并被脉冲电击，报警信号传到监控中心的控制键盘主机上，显示具体报警防区号和发出声光报警提示。

可以与视频监控系统联动，自动弹出报警区域内的摄像机的视频图像，更加直观在第一时间看到现场图像。

电子围栏系统还可以无缝接入红外对射、激光对射等其他类型的报警器。

脉冲电子围栏具有防护效果好，工作稳定，误报率低等显著优点，受到了越来越普及的使用。

系统功能

阻挡功能

在原有围墙上方安装4道电子围栏，增加了原有围墙的高度，加大了翻越的难度，同时，电子围栏的合金线上有高压脉冲，可以对攀爬者给予安全电击（此电压安全可靠对人体无直接伤害），逼迫攀爬者放弃入侵的想法，从而起到防护的效果。

威慑功能

在围栏线上每隔10米安装黄色醒目标志的警示牌“高压危险 请勿攀爬”，告诫企图入侵者，让入侵者心理上产生恐惧，打消入侵行为。警示牌在夜间也有夜光功能，同样起到警示和威慑作用。

报警功能

当入侵者执意要攀爬进入时，电子围栏会遭到破坏，造成合金线断路或者短路，此时，脉冲电子围栏主机就会发出报警信号。

联动功能

当某一个防区报警后，立即自动联动本防区的摄像机转移到报警发生地点，方便值班人及时查看现场视频图像。如果报警发生在夜间，还可以自动联动报警防区的灯光，即立即打开灯光，使入侵者暴露在灯光之下，难以逃脱。

系统组成

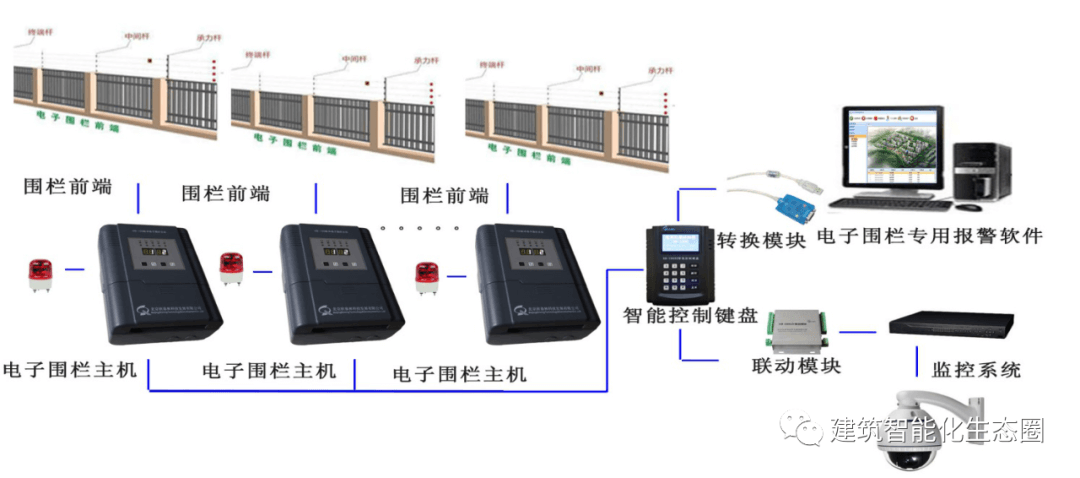

脉冲电子围栏系统由脉冲电子围栏主机、脉冲电子围栏前端和报警中心报警信号管理设备三部分组成。

脉冲电子围栏前端指安装在外围防区的围栏部分，主要包括：受力柱、承力柱、中间柱、受力柱绝缘子、承力柱绝缘子、中间柱绝缘子、多股合金线、线线连接器、紧线器、警示牌、避雷器、声光报警灯、高压绝缘线等组成，电子围栏前端起到阻挡、安全电压电击和威慑等作用。

报警中心报警信号管理设备有：报警管理控制主机、声光报警装置、电脑管理软件、周界地形电子地图显示。

系统特点

l 差电压输出：每条合金线上都有电压，相邻线之间有压差，使电子围栏无懈可击。

l 防旁路功能：现在市场上的电子围栏主机都有一个重大漏洞，即合金线被旁路后，围栏合金线就可以随便被剪断进入防区内，而不会触发报警，我公司新一代的防旁路电子围栏主机就弥补了这一重大漏洞，使电子围栏产品更加完善，技术迈上了更高的台阶。

l 远程控制：使用控制键盘主机，通过RS485总线可控制前端电子围栏主机。

l 误报率极低：脉冲电子围栏系统使用各种防水绝缘子，加大爬电距离，保证系统在能够报警同时，免受各种气候条件影响。

l 无盲区、无死角：脉冲电子围栏可随地形的起伏拐弯进行安装，没有防范盲区和死角。

l 系统安全：脉冲电子围栏系统和高压电网具有本质的区别，它采用了脉冲高电压（脉冲峰值5KV-10KV）低能量（小于5个焦耳）的打击方式，每秒钟发出一个高压脉冲信号，因而不会对人构成任何伤害。

l 高低压工作模式转换：用户可以根据不同的需求自由切换工作模式。白天或有人在电子围栏附近作业时切换到低压工作模式；在夜间或高警戒时段，可以恢复到高压脉冲工作模式，打击力度加强，防护效果最佳。

l 具有主电/备电工作方式：在市电停电的情况下，脉冲电子围栏主机自动转换到备电工作方式，可以继续正常工作8小时，市电恢复后，又自动转换成主电工作方式。

l 联动控制：可与视频监控系统、门禁系统、短信报警控制系统等有机的联动结合。

l 快速布撤防：一键布防/撤防功能。

l 定时布撤防：可设置定时的布防/撤防。

l 主机面板双显双控：可直接在主机面板直接对系统进行布撤防，高低压转换设置。

与其他报警系统比较

主要设备

防区设备图

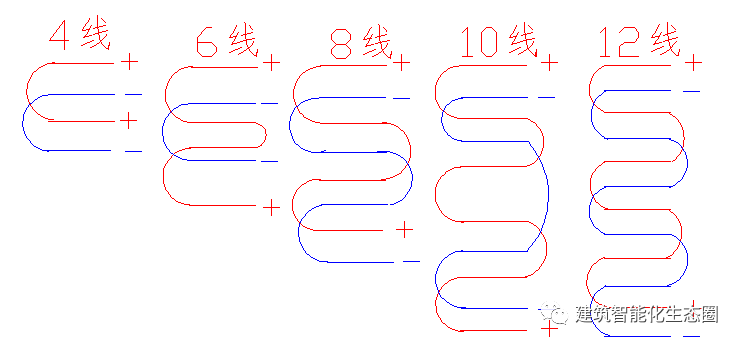

围栏线数量

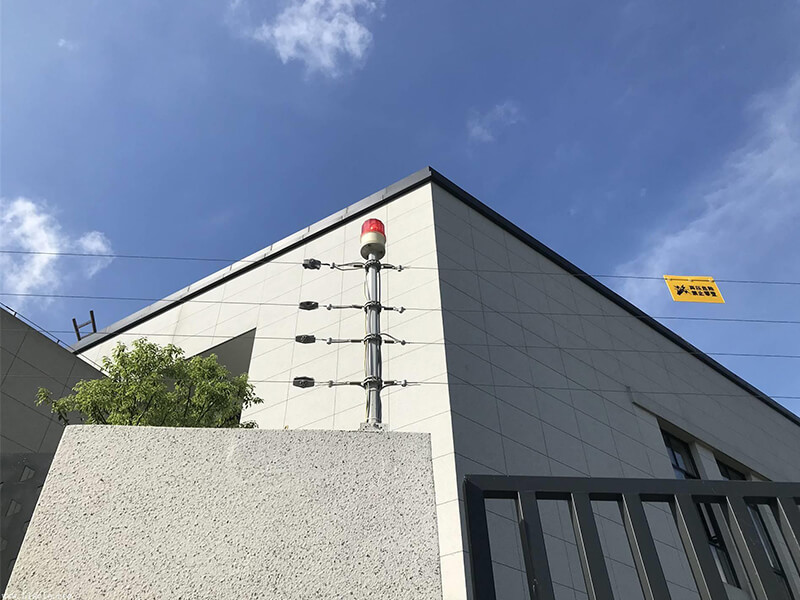

电子围栏一般安装在围墙或铁艺围栏顶上，有时也落地式安装。当安装在围墙或铁艺围栏顶上时，一般采用4线制或者6线制，当落地式安装时，一般采用8线制、10线制，12线制，合金线线距：12～25cm。

脉冲电子围栏主机XB-100

设备功能

l 有双排状态指示灯和液晶屏显示两种机型，清楚直观，一目了然。

l 数码管电压等级和防区号交替显示。

l 可在主机面板上直接对防区号进行更改。

l 可在主机面板上直接对高电压等级进行设置。

l 在市电停电的情况下，脉冲电子围栏主机自动转换到备电工作方式，市电恢复后，又自动转换成主电工作方式。

l 具有RS485通讯接口。

l 具有DC12V报警输出接口。

l 具有常开/常闭开关量信号输出接口。

技术参数

l 供电电源：交流220V±10%，50HZ

l 输出电压：高压5KV到8KV，低压700到2000伏。

l 最大能量：5J
